额定电压450/750V及以下双层共挤绝缘辐照交联无卤低烟阻燃电线
应用范围
执行标准
结构简图
型号名称
应用范围
执行标准
JG/T 441-2014

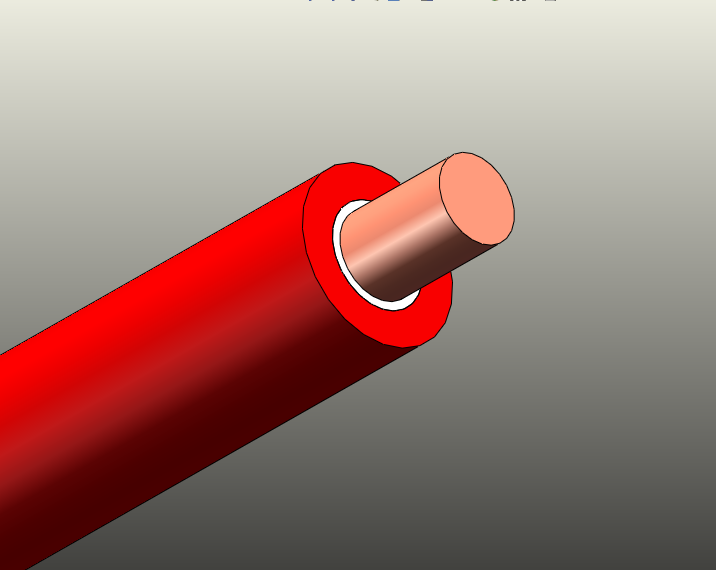

结构简图
型号名称
|
执行标准 |
JG/T 441-2014 |
||||
|
名称 |
额定电压450/750V双层共挤绝缘辐照交联无卤低烟阻燃B类电线，导体长期最高工作温度125℃ |
||||
|
型号 |
WDZB-GYJS(F)/125-450/750 |
||||
|
规格 |
1×1.5 |
1×2.5 |
1×4 |
1×6 |
|
|
性能
|
导体直径（mm） |
1.38 |
1.78 |
2.25 |
2.76 |
|
绝缘标称厚度（mm） |
0.7 |
0.8 |
0.8 |
0.8 |
|
|
平均外径（mm） |
2.6~3.2 |
3.2~3.9 |
3.6~4.4 |
4.1~5.0 |
|
|
20℃时导体最大直流电阻（Ω/km） |
12.1 |
7.41 |
4.61 |
3.08 |
|
|
125℃时最小绝缘电阻（MΩ*km） |
1.1 |
1.0 |
0.85 |
0.7 |
|
|
绝缘老化前机械性能 |
抗张强度最小值为9.0N/mm2，断裂伸长率最小值为150% |
||||
|
绝缘老化后机械性能 |
抗张强度变化率不大于±30%，断裂伸长率不大于±30% |
||||
|
热延伸性能 |
绝缘载荷下不大于80%，冷却后永久伸长率不大于15% |
||||
|
燃烧性能 |
符合GB/T 19666-2019中低烟无卤阻燃B类要求 |
||||
|
寿命 |
导体平均工作温度70℃下，电线使用寿命不小于70年 |
||||
