额定电压450/750V及以下聚氯乙烯绝缘环保电线
执行标准
结构简图
型号名称
执行标准
GB/T 5023.3-2008 JB/T 8734.2-2016

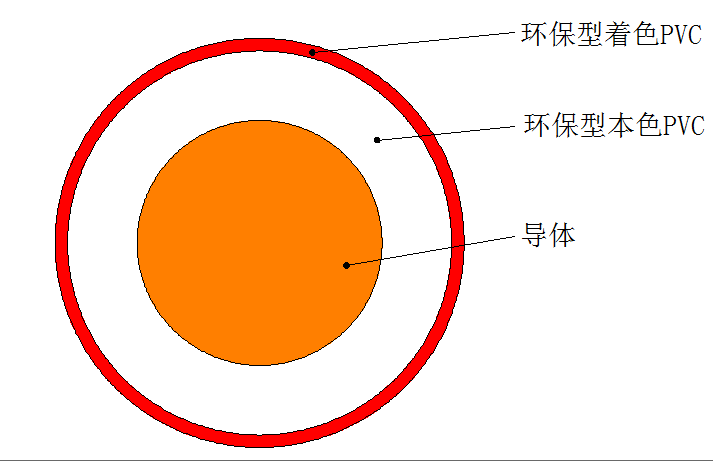

结构简图
型号名称
| 执行标准 | GB/T 5023.3-2008 | JB/T 8734.2-2016 | |||||||
| 名称 | 双层共挤聚乙烯绝缘环保电线 | 双层共挤聚氯乙烯绝缘环保软电线 | |||||||
| 型号 | 60227 IEC 01(BV) | BVR | |||||||
| 规格 | 1*1.5 | 1*2.5 | 1*4 | 1*6 | 1*1,5(B) | 1*2.5 | 1*4 | 1*6 | |
| 性能 | 导体根数/直径(mm) | 1/1.38 | 1/1.78 | 1/2.25 | 1/2.76 | 7/0.52 | 19/0.41 | 19/0.52 | 19/0.64 |
| 绝缘标称厚度(mm) | 0.7 | 0.8 | 0.8 | 0.8 | 0.7 | 0.8 | 0.8 | 0.8 | |
| 平均外径(mm) | 2.6~3.2 | 3.2~3.9 | 3.6~4.4 | 4.1~5.0 | 2.7~3.3 | ≤4.1 | ≤4.8 | ≤5.3 | |
| 20℃时导体最大直流电阻(Ω/km) | 12.1 | 7.41 | 4.61 | 3.08 | 12.1 | 7.41 | 4.61 | 3.08 | |
| 70℃时最小绝缘电阻(MΩ*km) | 0.011 | 0.01 | 0.0085 | 0.007 | 0.01 | 0.01 | 0.0079 | 0.0068 | |
| 绝缘老化前机械性能 | 抗张强度最小中间值为12.5N/mm²，断裂伸长率最小中间值为125% | ||||||||
| 绝缘老化后机械性能 | 抗张强度最小中间值为12.5N/mm²，断裂伸长率最小中间值为125%，抗张强度变化率不大于±20%，断裂伸长率不大于±20% | ||||||||
| 耐受电压性能 | 在20℃水中浸泡1小时后，施加2500V交流电5分钟不击穿 | ||||||||
| 环保性 | 不含有铅、镉、六价铬、汞等重金属，不含有溴系阻燃剂，经SGS公认检测机构对环保性能的测试，符合欧盟环保指令（RoSH）且高于其指标要求。不产生腐蚀性气体，燃烧时发烧量少，不污染土地 | ||||||||
